通过docker部署 asterisk + freepbx + asterisk-chan-quectel 实现短信转发+语音通话转发

By | | , , | 访问次数： 47 次

环境准备

  1. x86_64或者arm64 cpu的硬件。本人使用的orange pi5 max（rk3588 arm64).
  2. linux环境，这里用ubuntu 24.04为例。
  3. docker容器。k8s这类基于容器的服务也可以使用。这里以docker为例。
  4. 移远的4g模块，这里用的EC20CEFAG-512-SGNS这个全能版。
  5. 项目地址：https://github.com/scjtqs2/docker-asterisk-freepbx

功能说明

  • 短信转发支持，支持多个渠道的短信转发。“企业微信”、“gotify”、”bark”、”ntfy”、”email”、”feishu”、“钉钉”、“telegram bot”。
  • 转发支持正则和关键词过滤
  • 支持短信发送，通过api发送/回复短信
  • 简单的短信web管理界面，可以查询短信的收发记录。
  • 通过sip接听和拨打电话（基于asterisk，需要通过freepbx自行配置账号密码）

通过docker-compose部署，这里我给一个demo配置，具体配置以github仓库的demo为准

version: '3'

services:
  freepbx:
    image: scjtqs/asterisk-freepbx:latest
    container_name: freepbx
    ports:
      - "1283:80"
      - "1284:443"
      - "4569:4569/udp"
      - "5060:5060/tcp"
      - "5060:5060/udp"
      - "10000-10010:10000-10010/udp" #通话媒体端口，需要自行在freepbx后台设置范围。太多了docker映射不过来，劲量小吧。
      - "1285:1285"  # sms_send服务端口，也是短信管理页面的短信。SMS_SEND_PORT
    environment:
      - TZ=Asia/Shanghai
      - DBENGINE=mysql
      - DBNAME=asterisk                # 预先创建的asterisk数据库
      - DBHOST=192.168.123.123         # 外部的mysql的部署就不多描述了
      - DBPORT=3306
      - CDRDBNAME=asteriskcdrdb        # 预先创建的cdr数据库
      - DBUSER=asterisk                # mysql 用户名
      - DBPASS=asteriskPass123         # mysql密码
      - USER=asterisk                  # 内部执行用户,不要修改
      - GROUP=asterisk                 # 内部执行用户组，不要修改
      - WEBROOT=/var/www/html          # 不做修改
      - ASTETCDIR=/etc/asterisk        # 不做修改
      - ASTMODDIR=/usr/lib64/asterisk/modules # 不做修改
      - ASTVARLIBDIR=/var/lib/asterisk        # 不做修改
      - ASTAGIDIR=/var/lib/asterisk/agi-bin   # 不做修改
      - ASTSPOOLDIR=/var/spool/asterisk       # 不做修改
      - ASTRUNDIR=/var/run/asterisk           # 不做修改
      - AMPBIN=/var/lib/asterisk/bin          # 不做修改
      - AMPSBIN=/usr/sbin                     # 不做修改
      - AMPCGIBIN=/var/www/cgi-bin            # 不做修改
      - AMPPLAYBACK=/var/lib/asterisk/playback # 不做修改
      - AT_PORT=/dev/ttyUSB2        # 第一次运行生成配置时有效。后面需要自行去./asterisk/etcasterisk/quectel.conf 下去手动修改
      - AUDIO_PORT=/dev/ttyUSB1     # 第一次运行生成配置时有效。后面需要自行去./asterisk/etcasterisk/quectel.conf 下去手动修改
      - FORWARD_SECRET=YourFowdaardSecret   # 短信推送通信秘钥
      - SMS_SEND_PORT=1285                  # sms_send的go程序的http端口，提供接受asterisk短信(转发出去)和发送短信的api。
      - PHONE_ID=SIM1_1861xxxxxxxxxx # 短信推送的时候标识字段。如果插件不能获取到手机号，就会取这个值。
      - SMTP_SERVER=smtp.mycompany.com:587 # 您的SMTP服务器地址和端口
      - [email protected] # 您的邮箱账号
      - SMTP_PASSWORD=YourSecureAppPassword # 您的邮箱密码
      - SMTP_SSL=false   # 是否是走的ssl模式，比如465端口。.587是tls，不需要开这个。
      - ACME_DNS_TYPE=dns_cf  # acme.sh dns证书的验证方式。这里demo是cloudflare
      - ACME_ENABLE=true      # 是否需要通过acme的dns方式帮你生成一个https证书
      - [email protected] # 用于acme.sh注册的邮箱
      # dns_cf需要的环境变量 demo。将你选择的ACME_DNS_TYPE需要的环境变量放下面。其他方式的方对应变量名称
      - CF_Token=124
      - CF_Account_ID=568
      - [email protected]
      - FQDN=sip.domain.com        # 需要生成证书的域名
      - APACHE_HTTP_PORT=80
    volumes:
      - ./data:/data              # 短信db、转发日志等
      - ./asterisk/varasterisk:/var/lib/asterisk  # asterisk的lib文件夹
      - ./asterisk/etcasterisk:/etc/asterisk      # asterisk的 /etc/asterisk的文件夹内容
      - ./asterisk/logs:/var/log/asterisk         # asterisk的日志
      - ./asterisk/wwwdata:/var/www/html          # freepbx的内容
      - ./asterisk/records:/var/spool/asterisk/monitor
      - ./forward.yaml:/data/config/forward.yaml # 转发配置文件   # 转发短信到其他平台 配置文件参考 https://github.com/scjtqs2/docker-asterisk-freepbx/blob/main/forward.yaml
    restart: always
    privileged: true                              # 开了它，融器才具备root权限，能读取到/dev/ttyUSBx的数据

在同级目录里创建一个 forward.yaml文件，用于配置短信转发。参考配置：

# 如果有all这个配置，就是默认所有短信都会转发给这个机器人，建议发送给管理员，或者直接删除关闭
all:
  rule: all
  type: all
  notify: wechat
  url: https://qyapi.weixin.qq.com/cgi-bin/webhook/send?key=xxxxxxx

# 从上到下依次为 项目名称、规则（使用关键字匹配）、匹配方式（后续可能支持正则）、机器人url
测试:
  rule: 测试DDD
  type: keyword
  notify: wechat
  url: https://qyapi.weixin.qq.com/cgi-bin/webhook/send?key=xxxxxxx

工单号:
  rule: "\d{8}"   # 匹配8位数字
  type: regex
  notify: gotify
  url: https://gotify.example.com
  token: your_app_token

bark:
    notify: bark
    type: all
    rule: all
    url: "https://api.day.app/xxxx"

gotify:
    notify: gotify
    type: all
    rule: all
    url: "https://gotify.example.com"
    token: "your_app_token"

ntfy:
    notify: ntfy
    type: all
    rule: all
    url: "https://ntfy.sh"
    topic: "your_topic"
    token: "your_ntfy_token" # 可选，私有化部署需要

email:
    notify: email
    type: all
    rule: all
    smtp_host: "smtp.qq.com"
    smtp_port: "587"
    username: "[email protected]"
    password: "授权码"
    from: "[email protected]"
    to: "[email protected]"

feishu:
  notify: feishu
  type: all
  rule: all
  url: "https://open.feishu.cn/open-apis/bot/v2/hook/xxx"

dingding:
  notify: dingtalk
  type: all
  rule: all
  url: "https://oapi.dingtalk.com/robot/send?access_token=xxx"

telegram:
  notify: telegram
  type: all
  rule: all
  bot_token: "123456789:AAFxxxxxxxx"
  chat_id: "-1001234567890"
  proxy: "http://proxy.example.com:8080" # 或者 "socks5://127.0.0.1:1080" 或者留空

注意事项

  • 需要另外独立部署一个mysql数据库，这里就不写了。如果不懂，可以去问ai。
  • 需要在mysql数据库里面创建两个数据库：asterisk和asteriskcdrdb
  • 4g模块尽量使用最新的固件
  • 如果你想要到公网使用，需要透传5060的tcp和udp（具体端口，可以在freepbx里面配置，如果有修改，docker-compose.yaml里面也需要修改对应的端口）、10000-10010的udp端口（这个范围默认是10000-20000，端口范围太广，docker转发会造成卡死，个人使用，建议修改到10000-10010就够用了，毕竟你个人使用不至于10个并发通话存在。如有有特殊需求，请自行调整）

简单流程说明

准备好你的环境

- 配置好你的mysql数据库
- 创建好`forward.yaml`和`docker-compose.yaml`
- 把4g模块插入usb转接板，插入sim卡，接上4g天线，插入到你的设备上。通过`ls /dev/ttyUSB*`可以看到`/dev/ttyUSB0  /dev/ttyUSB1  /dev/ttyUSB2  /dev/ttyUSB3`这4个设备

配置你的4g模块

安装minicom: apt-get install minicom

用它去连接ttyusb端口

接口 描述
/dev/ttyUSB0
/dev/ttyUSB1 PCM语音，GPS信号
/dev/ttyUSB2 控制命令
/dev/ttyUSB3 网络，备用控制命令

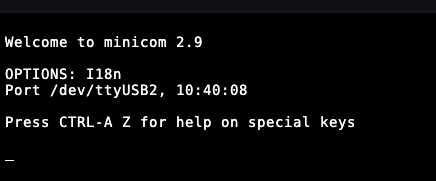

执行minicom -D /dev/ttyUSB2进入控制界面：

重置模块

输入命令 at+qprtpara=3 重置一下模块，以避免模块里面有上一个用家的错误配置。 重置完以后用 AT+CFUN=1,1 重启。

等待模块重启完成以后，再进入 AT 接口，这时候可以先看一下 SIM 卡是否注册成功：

AT+COPS?
+COPS: 0,0,"CHN-UNICOM",7

OK
AT+QNWINFO
+QNWINFO: "FDD LTE","46001","LTE BAND 3",1850

OK

配置VoLTE

首先需要使用 AT+QCFG=”ims”,1 来开启 VoLTE， 然后可以使用 AT+QMBNCFG=”List” 查看一下 VoLTE 的配置文件，一般会返回下面的输出:

+QMBNCFG: "List",0,0,0,"ROW_Generic_3GPP",0x0501081F,202112292
+QMBNCFG: "List",1,1,1,"CU-VoLTE",0x05011508,202201063
+QMBNCFG: "List",2,0,0,"VoLTE_OPNMKT_CT",0x050113FC,202201101
+QMBNCFG: "List",3,0,0,"Volte_OpenMkt-Commercial-CMCC",0x05012071,202201063

输入ATI命令，可以查看你的ec20cefag-512-sgns的固件版本。例如EC20CEFAGR08A02M4G。这是一个R08的固件。另外有部分人的是R06的固件。 如果你是R06的固件，那么你需要执行下面流程，手动指定ROW_Generic_3GPP配置文件才能正常使用。R08的可以正常自动识别。:

  • 关闭自动选择mbn文件：AT+QMBNCFG=”AutoSel”,0
  • 反激活当前的mbn：at+qmbncfg=”deactivate”
  • 强制选择3gpp：AT+QMBNCFG=”select”,”ROW_Generic_3GPP”
  • 重启：AT+CFUN=1,1

重启完了以后，可以使用 AT+QCFG=”ims” 查询 VoLTE 激活状态。 如果是 +QCFG: “ims”,1,1，就代表 VoLTE 已经启用并激活， 如果是 +QCFG: “ims”,1,0 就代表 VoLTE 启用了但没有激活， 如果是 +QCFG: “ims”,0,0 则代表 VoLTE 没有启用。

执行docker compose up -d 拉取镜像，并生成配置文件。可以通过 docker compose logs观察日志，没有报错的话，就可以进入下一步配置了。如果freepbx安装有报错，那么请删除asterisk文件夹，用上你的梯子，重新执行本流程。

配置软件

配置 freepbx

通过浏览器打开<a href="http://ip:1283">http://ip:1283</a> Ip+端口，访问freepbx的管理页面。跟着流程走，创建管理员账号。

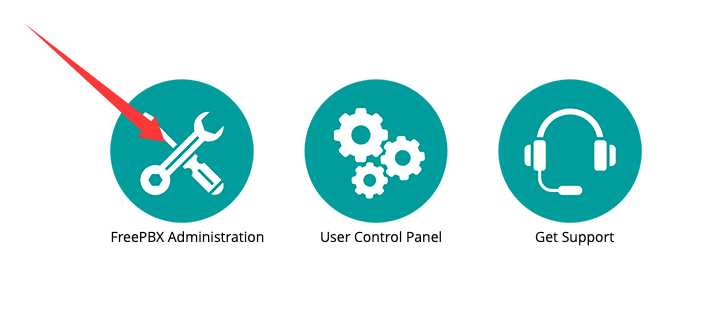

创建完成后，用管理员账号进入管理员界面:

创建sip账号

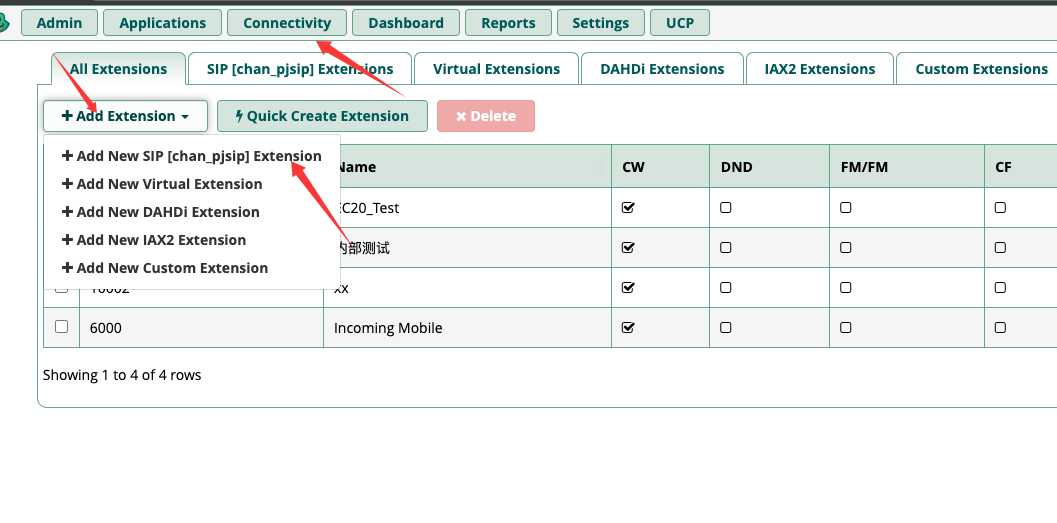

首先，需要进入Connectivity -> Extensions，点击 Add Extension -> Add New SIP [chan_pjsip] Extension 按钮（位置在下图），添加一个 SIP 用户，这个用户用来接打电话。

然后进入用户添加界面，输入类似如下图的信息来添加 SIP 用户：

其中，User Extension 的数字是内部的分机号，也是 SIP 的登录用户名，你可以理解成企业电话系统里面的短号。Secret 是 SIP 密码，请务必记住这两个字段的信息，待会要用到。

创建拨号规则

然后来到 Connectivity -> Trunks，把模块添加进去，你有几个模块就需要添加几个 custom Trunks。配置如下图所示：

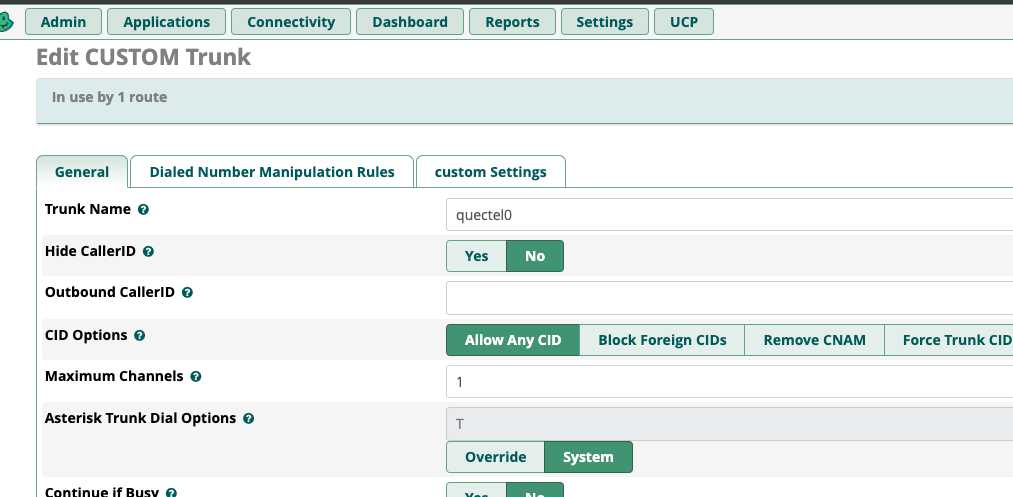

这个 Tab 要改的只有 Trunk Name，Maximum Channels 最好改成 1，然后还要修改 Dial String：

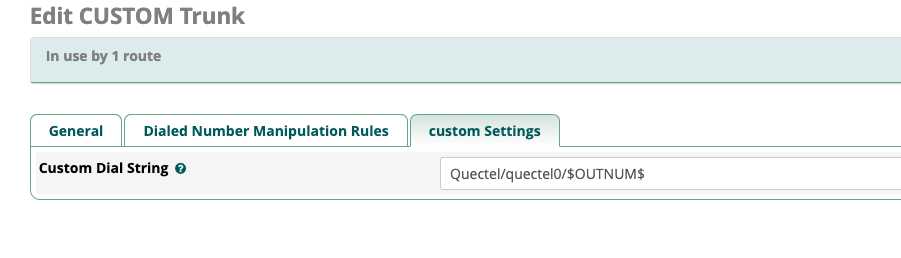

这里只有一个框，想都不用想就知道要改哪里。 里面写入类似 Quectel/quectel0/OUTNUM 的内容，中间的 quectel0 对应了你在配置文件里面配置的设备名字。

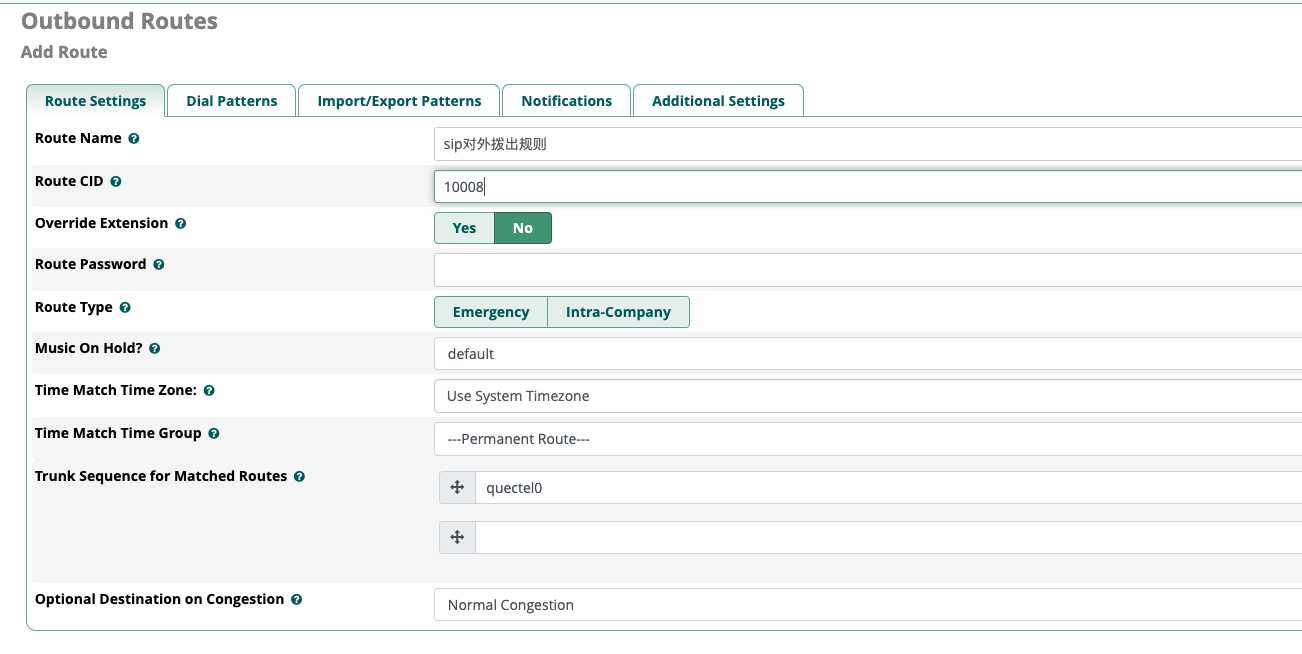

将设备添加完以后，需要进入 Connectivity -> Outbound Routes 添加 Outbound Routes。Route Name 是必要的，但可以设定成自己喜欢的值，毕竟它只是个名字。Route CID 代表的是内部的分机号，设置成上面设置的 10008。Trunk Sequence for Mached Routes 代表了使用哪个模块进行通话，这里选择一个喜欢的模块就行了，如果选择了两个或以上，那么后面的只有在前面的占线了才会使用。

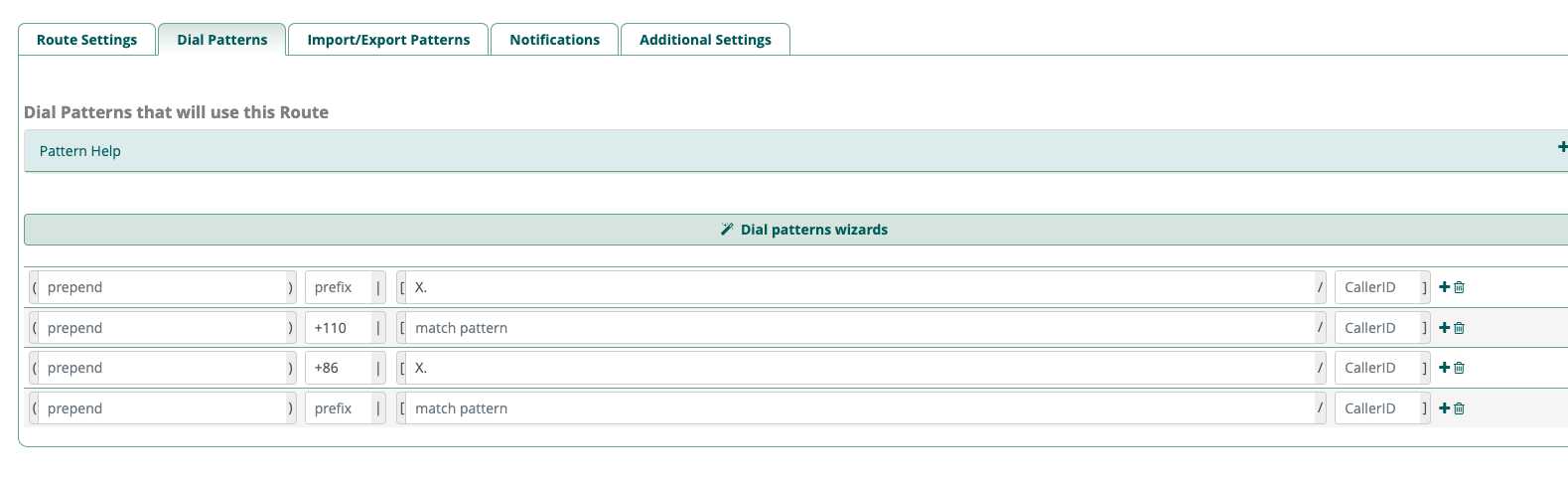

接下来切到 Dial Patterns，设置一个 X. 作为 Pattern 就可以了，这代表匹配所有呼出的号码。

上图的规则，直接拨打号码、拨打号码添加+110前缀、+86前缀。都会通过ec20去拨打该号码。例如比sip软件上拨号18611665555或者+8610010或者+11010000都会被识别成通过4g模块拨号。

创建来电转发sip账号规则

最后，需要进入 Connectivity -> Inbound Routes，配置呼入电话转发给谁，这里 Description 写一个自己喜欢的，然后在最下面 Set Destination 选择 Extensions，然后会出现一个新的下拉框，在新的下拉框选择 10008 这个分机，这样就会把所有呼入转发给这个分机号。

配置sip的参数

进入Settings -> Asterisk SIP Settings

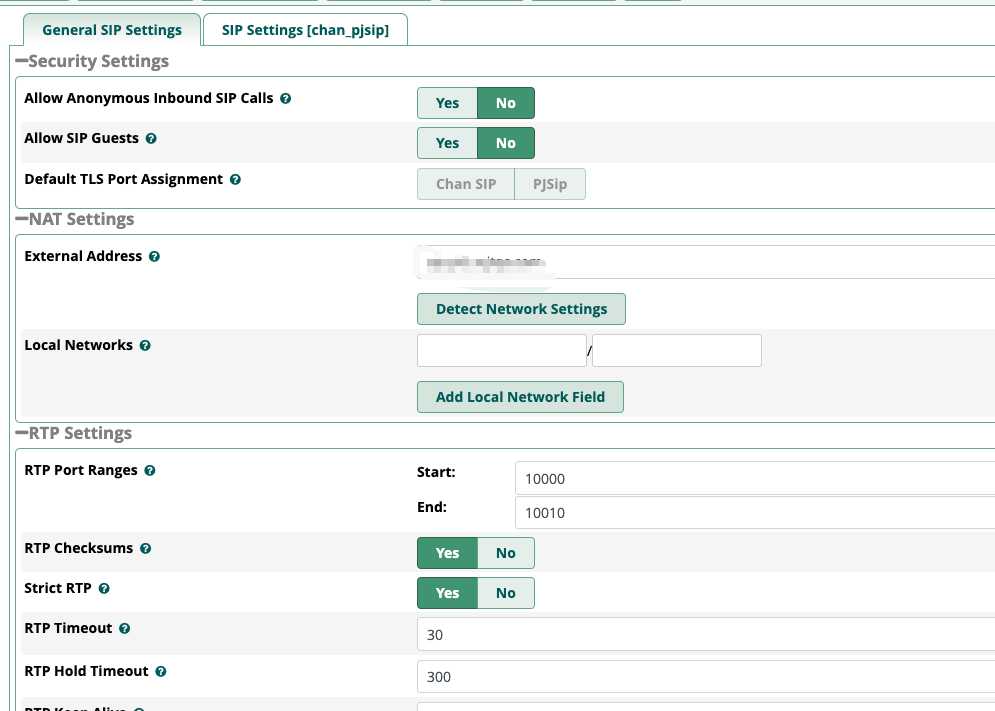

填写 External Address 地址。支持域名和IP。域名需要自行ddns配置解析。调试期间填你的局域网IP。

RTP Port Ranges 改成docker-compose.yaml里面的端口范围。这里是1000-10010.

去SIP Settings [chan_pjsip]里面开启udp、tcp的端口。也需要和docker-compose.yaml里面的对应。

设置完成后，点击右上角的 “Apply Config” 应用设置，然后便可以测试了。

测试

去下载个Zoiper就能测试了，至于具体用哪个sip客户端，就看你自己的选择了。

其他freepbx的配置，这里就不多说了，那得你根据自己的情况去问问gpt或者google了

这里主要是介绍通过docker运行asterisk + freepbx + asterisk-chan-quectel 罢了。将这些东西docker化。
